W dynamicznym krajobrazie produkcji tworzyw sztucznych szybkie formowanie wtryskowe pojawiło się jako kluczowy proces, oferując zwiększoną wydajność, zwiększoną jakość części i skrócone czasy cyklu. Jako ustalony dostawca śrub wtrystyczny, rozumiem kluczową rolę, jaką odgrywają śruby wtryskowe w optymalizacji szybkich operacji formowania wtrysku. W tym poście na blogu podzielę się spostrzeżeniami na temat dostosowania śruby wtryskowej do szybkiego procesu formowania wtrysku, zapewniając bezproblemową integrację i doskonałą wydajność.
Zrozumienie wymagań szybkiego formowania wtryskowego
Szybkie formowanie wtryskowe charakteryzuje się szybkimi szybkościami wtrysku, krótkimi czasami cyklu i precyzyjną kontrolą procesu formowania. Te wymagające warunki nakładają unikalne naprężenia na śrubie wtrysku, wymagające jej zapewnienia spójnej plastyczności, dokładnego pomiaru i wydajnego przenoszenia stopionego plastiku do wnęki formy. Aby sprostać tym wyzwaniom, śruba wtrysku musi być starannie zaprojektowana i zoptymalizowana pod kątem szybkiego działania.
Jednym z głównych rozważań w szybkim formowaniu wtrysku jest szybkość plastyzacji. Śruba musi być zdolna do szybkiego i wydajnego stopienia plastikowej żywicy plastikowej, aby nadążyć za szybkim cyklem wtrysku. Wymaga to konstrukcji śrubowej, która maksymalizuje powierzchnię styku między lotami śrubowymi a plastikową żywicą, promując skuteczne przenoszenie ciepła i topnienie.
Kolejnym krytycznym czynnikiem jest dokładność pomiaru. W formie szybkich nawet niewielkie różnice w ilości plastiku wstrzykiwanego do formy mogą powodować znaczne problemy z jakością. Śruba musi być w stanie dokładnie pomijać plastikową żywicę, aby zapewnić spójne wymiary i jakość części. Wymaga to precyzyjnej konstrukcji śruby z ciasnymi tolerancjami i dobrze zrównoważoną geometrią lotu.
Wybór prawej konstrukcji śruby
Pierwszym krokiem do adaptacji śruby wtryskowej do szybkiego formowania wtryskowego jest wybór prawej śruby. Przy wyborze konstrukcji śruby należy wziąć pod uwagę kilka czynników, w tym rodzaj plastikowej żywicy, geometrię części i specyfikacje maszyny do formowania wtryskowego.
Stosunek długości do średnicy (L/D)
Stosunek L/D śruby jest ważnym parametrem, który wpływa na wydajność plastyfikacji i dokładność pomiaru. Zasadniczo wyższy stosunek L/D zapewnia lepszą wydajność plastyczności i pomiaru, ale zwiększa również czas przebywania plastikowej żywicy w lufie, co może prowadzić do degradacji termicznej. Do szybkiego formowania wtryskowego zwykle zaleca się stosunek L/D od 20: 1 do 24: 1.
Współczynnik kompresji śruby
Współczynnik kompresji śruby odnosi się do stosunku objętości odcinka zasilającego do objętości odcinka pomiaru. Wyższy współczynnik kompresji jest odpowiedni dla materiałów, które wymagają większego ścinania i ciepła do stopienia, takie jak tworzywa inżynieryjne. Do szybkiego formowania wtryskowego powszechnie stosuje się współczynnik kompresji od 2,5: 1 do 3,5: 1.
Geometria lotu śrubowego
Geometria lotu śruby odgrywa kluczową rolę w procesie plastyczności i pomiaru. Dostępnych jest kilka rodzajów geometrii lotów śrubowych, w tym standardowe loty, loty barierowe i loty mieszające. Standardowe loty są najczęstszym rodzajem lotu śrubowego i nadają się do zastosowań ogólnego przeznaczenia. Loty barierowe są zaprojektowane w celu oddzielenia stałych i stopionej fazy plastycznej, co poprawia wydajność plastyfikacji. Loty mieszania służą do poprawy mieszania i homogenizacji żywicy plastikowej.
Optymalizacja materiału śrubowego i obróbki powierzchniowej
Oprócz konstrukcji śruby, obróbka powierzchniowa i powierzchniowa śruby mają również znaczący wpływ na jej wydajność w formie szybkiego wtrysku. Śruba musi być wykonana z materiału opornego na wysoką wytrzymałość, który może wytrzymać wysokie ciśnienia i temperatury związane z działaniem szybkiej.
Materiał śrubowy

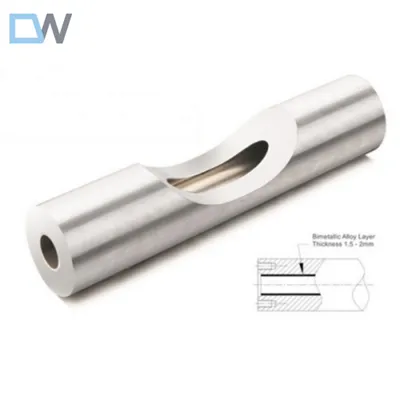

Typowe materiały stosowane do śrub wtrystycznych obejmują stale stopowe, stale narzędzia i materiały bimetaliczne. Stale stopowe są najczęściej stosowanym materiałem do śrub wtrystycznych ze względu na ich dobrą kombinację wytrzymałości, wytrzymałości i odporności na zużycie. Stale narzędzi są używane do zastosowań wymagających wysokiej twardości i odporności na zużycie, takich jak tworzenie tworzyw ściernych. Materiały bimetaliczne, takie jakBimetaliczny cylinder lufy z odlewanymi stopami na bazie niklu DW-K2, składają się z twardej warstwy zewnętrznej i twardego rdzenia wewnętrznego, zapewniając doskonałą odporność na zużycie i odporność na korozję.
Obróbka powierzchniowa
Obróbka powierzchni może dodatkowo zwiększyć wydajność śruby wtryskowej poprzez poprawę jej odporności na zużycie, odporności na korozję i właściwości uwalniania. Wspólne obróbka powierzchniowa śrub wtrysku obejmuje azotowanie, chromowanie i powłokę ceramiczną. Nitriding to proces obróbki cieplnej, który tworzy twardą warstwę azotku na powierzchni śruby, poprawiając jej odporność na zużycie i twardość. Chromowane poszycie zapewnia gładką, twardą powierzchnię, która zmniejsza tarcie i poprawia właściwości uwalniania śruby. Powłoka ceramiczna to wysokowydajne obróbka powierzchniowa, która oferuje doskonałą odporność na zużycie, odporność na korozję i izolację termiczną.
Zapewnienie kompatybilności z maszyną do formowania wtrysku
Aby osiągnąć optymalną wydajność w formie szybkiego wtrysku, śruba wtrysku musi być kompatybilna z wtryskiem formującym. Obejmuje to zapewnienie, że średnica śruby, długość śruby i układ napędu śruby są kompatybilne ze specyfikacjami maszyny.
Średnica śruby
Średnicę śruby należy wybrać na podstawie wielkości wnęki formy i wymaganego rozmiaru strzału. Większa średnica śruby może zapewnić wyższą szybkość plastyczności i większy rozmiar strzału, ale wymaga również mocniejszej maszyny do formowania wtrysku.
Długość śruby
Długość śruby powinna być kompatybilna z długością lufy maszyny do formowania wtryskowego. Śruba, która jest zbyt długa lub zbyt krótka, może powodować problemy z procesem plastyczności i pomiaru.
System napędu śrubowego
System napędu śrubowego powinien być w stanie zapewnić wymagany moment obrotowy i prędkość do szybkiego wtrysku. System napędowy powinien również być w stanie utrzymać stałą prędkość śruby i ciśnienie podczas procesu wtrysku.
Testowanie i dostrajanie wydajności śruby
Po wybraniu i zainstalowaniu śruby wtryskowej ważne jest, aby przetestować i dopracować jego wydajność, aby zapewnić optymalne działanie w formie szybkiego wtrysku. Obejmuje to prowadzenie przebiegów prób, monitorowanie parametrów procesu i wprowadzanie korekt w razie potrzeby.
Próbka
Przebiegi próbne są istotną częścią procesu optymalizacji śruby. Podczas przebiegów próbnych maszyna do formowania wtrysku powinna być obsługiwana przy różnych prędkościach i ciśnieniach, aby ocenić wydajność śruby. Przebiegi próbne powinny również obejmować różnorodne żywice z tworzywa sztucznego i geometrie części, aby upewnić się, że śruba jest odpowiednia do szerokiego zakresu zastosowań.
Monitorowanie procesu
Monitorowanie procesu jest kolejnym ważnym krokiem w procesie optymalizacji śruby. Monitorując parametry procesu, takie jak ciśnienie wtrysku, prędkość śruby i temperatura stopu, możliwe jest zidentyfikowanie problemów lub niespójności w procesie formowania i wprowadzanie regulacji w razie potrzeby.
Korekt
Na podstawie wyników przebiegów próby i monitorowania procesu mogą wymagać wprowadzenia regulacji do konstrukcji śruby, parametrów procesu lub ustawień maszyny do formowania wtryskowego. Te regulacje mogą pomóc w poprawie wydajności plastyczności, dokładności pomiaru i ogólnej wydajności śruby wtryskowej.
Wniosek
Dostosowanie śruby wtryskowej do szybkiego procesu formowania wtryskowego wymaga starannego rozważenia kilku czynników, w tym konstrukcji śruby, materiału śrubowego, obróbki powierzchni i kompatybilności z maszyną do formowania wtryskowego. Wybierając konstrukcję prawej śruby, optymalizując obróbkę materiału śrubowego i powierzchni, zapewniając kompatybilność z maszyną do formowania wtryskowego oraz testowanie i dopracowanie wydajności śruby, możliwe jest osiągnięcie optymalnej pracy i doskonałej wydajności w formie wtryskowej.
Jeśli szukasz wysokiej jakości śrub wtrystycznych do zastosowań formowania o wysokiej prędkości, jesteśmy tutaj, aby pomóc. Jako wiodący dostawca śruby wtryskowej oferujemy szeroką gamę wzorów śrub i materiałów, aby zaspokoić twoje konkretne potrzeby. Nasz doświadczony zespół inżynierów może również zapewnić wsparcie techniczne i porady, które pomogą Ci zoptymalizować proces formowania wtrysku. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszych produktach i usługach oraz rozpocząć dyskusję na zamówienia.
Odniesienia
- „Podręcznik do formowania wtrysku” Osswald, Turng i Gramann
- „Plastikowe materiały i przetwarzanie” autorstwa McCarthy
- „Szybkie formowanie wtryskowe: zasady i zastosowania” według tronu
